一、概述

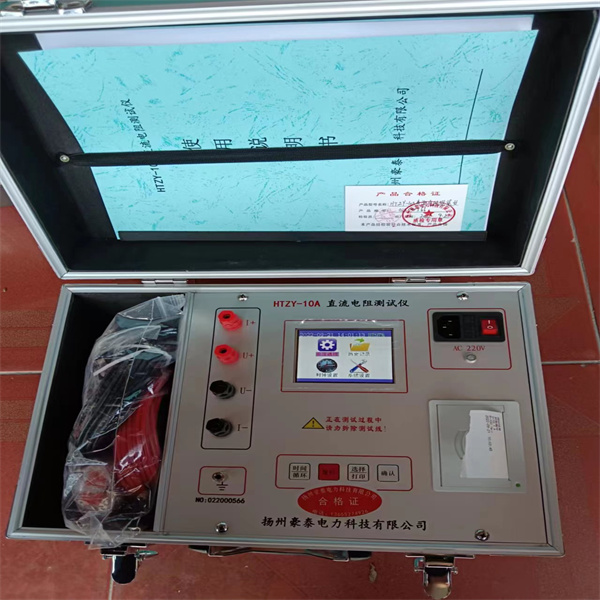

HTZY-10A直流電阻測試儀是變壓器，電機制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，公司利用自身技術優勢研制了直流電阻測試儀。HTZY-10A直流電阻測試儀采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由雙芯片采樣，精度更高，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。
本公司開發生產的系列直阻電橋采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。儀器可直接使用內部電池工作，極大的方便了野外工作人員的使用。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 測試完畢后先關閉電源，再拆除測試線。
7、 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
8、 在測試過程中，禁止移動測試夾和供電線路。
三、性能特點及技術指標
1. 輸出電流及量程：最大輸出電流： 10A,
電流
量程（精度）
電流
量程
10A
1mW-100mW
（±0.2%±5個字）
0.1A
5W-100W（±0.2%±5個字）
5A
100mW-500mW（±0.2%±5個字）
10mA
100W-500W（±0.5%±5個字）
1A
500mW-5W（±0.2%±5個字）
1mA
500W-1KW（±0.5%±5個字）
注1：使用自動擋時測試時，電阻有跳動時或電流不對時請選擇手動電流�；驒z測試線通斷及鉗口是否夾緊，鉗口彈簧張力。
本儀器充電時候有紅燈顯示，當充滿到95%以上電量時就會轉換到綠燈顯示。
2. 最高分辨度： 0.1mW。
3. 儀器采用65K真彩色液晶顯示，中文菜單提示，操作方便。
4. 具有大容量存儲功能。
5. 工作電源： 鋰電池供電DC14.8V±10﹪，工作溫度：﹣10℃～40℃。
6. 工作濕度：環境濕度＜80%RH 。
7. 儀器重量：4㎏。
|
