1、采用工控嵌入式計算機平臺系統,工業級使用環境,實現極強穩定性。鋰電供電、方便現場測試。
2、采用12.1英寸大屏幕觸摸系統全電腦操作平臺集成化軟件,并配有電纜故障測試軟件和電纜資料管理軟件。
3、采用新的USB通信接口,采集信號穩定,配一款筆記本電腦可實現雙控雙顯,主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率,能滿足不同長度電纜的測試要求,減少了粗測誤差。
4、軟件實現故障自動搜索,距離自動顯示,雙游標移動可精確到0.1米,波形可任意壓縮、擴展,同屏隨機顯示兩個更接近標準的波形供你準確比較分析,提高測試精度,減少誤差。
5、4G電子盤內存多類現場波形和現場實物接線圖,輕輕一點即可使用,電纜資料管理軟件可做完善的電纜檔案管理,為電纜的維護工作和精確定位提供參考和幫助。
6、關鍵的精確定點儀部分,直接數字顯示測試者離故障點距離,為快速準確查找電纜故障,減少停電損失提供了有力保障。
7、、新研制智能組合式采樣器,取代了煩瑣的現場接線,具有波形直觀,容易分析,與高壓完全隔離,對主機、操作人員絕對安全的特點。
8、高壓放電部分三種可供用戶選擇,高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱。
二、測試指標:
1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障,包括:開路、短路、低阻、高阻泄漏、高阻閃絡性故障、鎧裝電纜短路、架空橋架等。
2、可測試電纜走向及埋設深度。
3、顯示方式:12.1英寸工業級液晶屏
4、存儲方式:固定移動兩方式4G/2G
5、測試方法:低壓脈沖法、沖閃電流法、直閃電流法
6、操作方式:觸摸屏、筆操作測試距離:不小于40km
7、最短測試距離(盲區): 10米
8、精確定點誤差:±0.15m
9、測試誤差:系統誤差小于±1%
10、分辨率:V/50m;V為傳波速度m/μs;
11、軟件游標0.1米。
12、環境溫度 :-20°C ~ 50°C
13、空氣相對濕度:≤85%RH
14、大氣壓力:86~106KPa
15、海拔高度:2500米以下
16、最大風速:≤ 40m/s
17、基本地震烈度: 8度地震動峰值加速度0.214g
18、污穢等級:IV級
三、系統組成

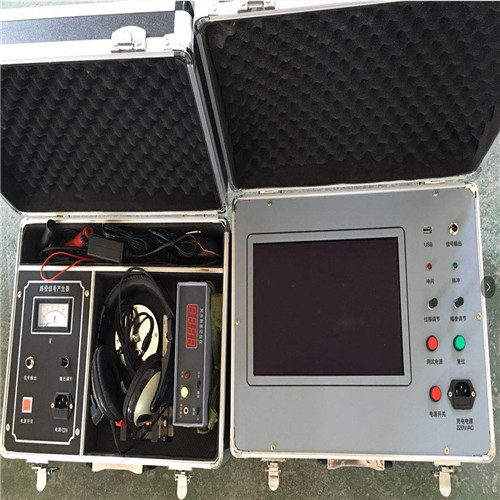

由智能電纜故障測試系統、測試系統、數顯同步定點儀、路徑信號產生器,高壓組件組成。
