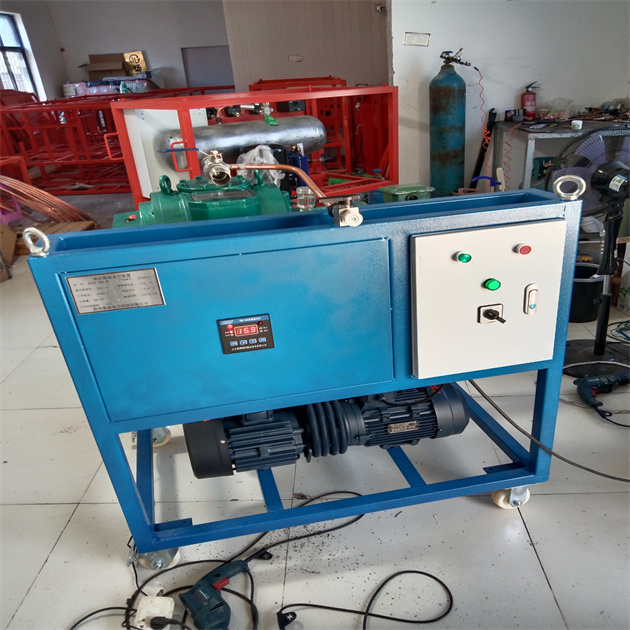

HTCZK系列GIS抽真空裝置對各種電器設備進行抽真空，對電器設備充入SF6氣體，并從使用或試驗的電器中回收SF6氣體，同時進行凈化處理壓縮貯存到貯罐。回收裝置適用SF6電器及GIS組合電器等。GISSF6抽真空裝置按照DL/T662-1999《六氟化硫充氣及回收裝置》標準，裝置由回收系統、充氣系統、抽真空系統、凈化系統、氣體貯存系統組成。
產品功能
1、對裝置本機和SF6開關及GIS抽真空
2、對液化罐抽真空及真空測量
3、對裝置本身抽真空及真空測量
4、對SF6開關充氣
5、對電器設備中的SF6氣體進行回收包括水份處理、油份處理6、對回收和回充的SF6氣體進行干燥、凈化處理
7、對SF6電器中的SF6氣體進行回收、液化儲存及殘壓測定
8、可容納80升容積的貯液罐，在設備本體內。
9、對SF6氣體進行壓縮液態貯存。
10、該裝置為移動式。
流程說明：
1、SF6氣體的回收
當SF6從一個氣室中抽出時，氣體便自動地流經凈化過濾器，通過SF6壓縮機壓縮冷卻，可以氣態也可以在一定高壓下以液態形式儲入SF6貯罐。
2、SF6開關抽真空
通過真空泵把開關中的空氣及濕氣可以抽除，真空泵的出口通向大氣。
3、充氣
經凈化和干燥的SF6從貯罐充回到已抽成真空的氣室中，直到氣室內壓力達到調定的工作壓力。上述工作分兩個步驟進行:
借助SF6貯罐壓力使氣體流向SF6開關，直至達到預定的充氣壓力。
2、當SF6貯罐壓力與SF6開關壓力平衡時，再采用壓縮機進行加壓充氣，直至達到預定充氣壓力。
GIS設備SF6抽真空裝置裝置功能
1. 對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
2. 對電器設備中的氣體進行回收
3. 對回收和回充的SF6氣體進行干燥、凈化處理
4. 對SF6電器進行充氣
5. 對電器中SF6氣體進行壓縮液態貯存
組成部件優點:
(1)設計先進，功能齊全，結構合理，操作簡潔明了。
(2)壓縮系統:采用SF6封閉壓縮機，無泄漏。
(3)抽真空系統采用旋片式真空泵，有自動防止返回油裝置。
(4)凈化系統采用日本CKD公司原理過濾器，過濾器采用電加熱及內裝高效吸附劑，凈化效果更顯著(無需頻繁更換吸附劑)。
(5)裝置電氣系統三相電源自動確認、斷相自動保護。
(6)裝置控制系統采用技術的SF6閥門
主要配置：
1、SF6壓縮機要求:CA-0300封閉壓縮機
a:理論排氣量:12m3/h
b:大排氣壓力:2.5Mpa
c:小吸氣壓力:50Kpa
d:大吸氣壓力:0.35~0.8 Mpa
e:功率:2.2KW
f:電源:380V 50HZ
2、真空泵采用:雙級旋片式真空泵
a:真空泵采用水冷式
b:抽真空速率4L/s
|
