功能簡述：

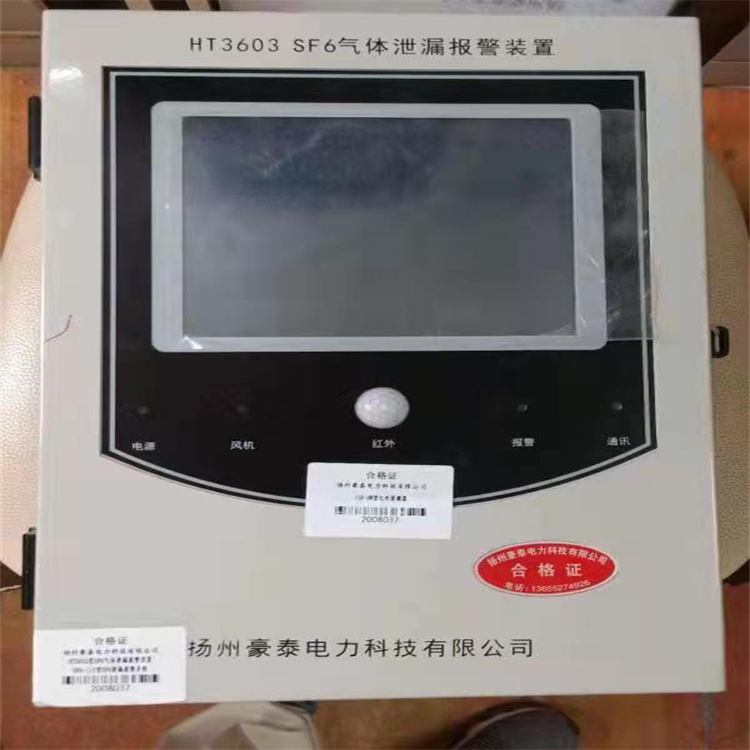

HT3603B型SF6氣體泄漏報警裝置利用二氧化碳激光器、窄帶濾光片、高靈敏低噪聲光電探測電路、穩定的光斬波器、參考光路和開放式光路結構等先進的設計方法和技術實現了對待測區域中SF6氣體濃度的實時、在線、開放式高靈敏紅外激光光譜遙測。
SF6氣體泄漏報警系統克服了傳統的SF6檢測儀必須進行采樣，從而只能實現點式測量的弱點，采用開放式光路，不需要采樣就能測量區域中SF6氣體的濃度；集氣體分析、模擬量輸入、開關量輸入、協議轉換、通信接口轉換、傳輸和開關量輸出控制等功能于一體，覆蓋了工業控制及監測系統的現場采集所需功能，能根據各種應用場合的具體要求進行靈活配置的***型采集系統。
SF6氣體泄漏報警裝置綜合運用了開放式光路高靈敏中紅外激光吸收光譜技術、數據采集處理、通信技術于一體的開放系統平臺，它的所有功能均采用模塊化設計，便于工程安裝及工程維護。系統自身帶有自動濃度校準功能，不需要額外的定期校準。
產品別名：
SF6報警系統，六氟化硫報警系統，SF6激光變送器，六氟化硫激光變送器，六氟化硫激光變送器，SF6激光變送器，SF6泄漏報警系統，SF6氣體泄漏定量報警系統
儀器特點：
SF6泄漏報警系統由模擬量采集器、激光發射與光強監測單元、激光接收單元、信號處理單元等組成，達到實時監測區域空氣中SF6氣體濃度的目的。
SF6激光變送器功能說明：
1、對區域空氣中SF6氣體的定量檢測分析功能（運用開放式光路高靈敏中紅外激光吸收光譜技術，消除了激光自身強度波動和外界環境的影響）。
2、實時顯示區域空氣中的SF6氣體濃度值，任意設置報警濃度，當環境中SF6氣體濃度超過設定的報警值時發出超標報警功能。
3、每一個SF6氣體激光探測器可監測0.1~200m范圍內的SF6濃度變化，不需要任何采樣裝置，只需要一個反射器，激光經過要監測的區域后被反射器反射回來到達探測器，就實現了對整個光路中的SF6濃度的測量。
4、利用激光光譜吸收技術檢測，對SF6氣體泄露檢測，測量精度可高于百萬分之一，檢測分辨率達到1ppm量級，而且重復性好，穩定可靠，使用壽命長，定量分析，采用開放式光路技術，避免了采樣而且實現了大范圍的連續空間的監測，操作簡單，故障率少。
技術參數：
1、SF6氣體檢測靈敏度： ±1ppm（激光變送器） ±5%設置值（電化學傳感器）
2、氧氣檢測濃度： 1～25U%（帶數顯功能）
3、氧氣濃度報警門限 可調
4、氧氣測量精度 ：<0.5%（0.4%,O2在21%時）
5、溫度顯示范圍 ：-25～99℃
6、溫度測量精度： <0.5%
7、溫度報警門限： 可調
8、濕度顯示范圍： 0～99%RH
9、濕度測量精度： <3%
10、濕度報警門限： 可調
11、輸 入 電 壓： 176～265VAC
12、報警輸出點： 2A
13、風機輸出觸點電源： 380VAC 40A
14、風機通風時間設定：15MIN/次（可調）
15、數據記錄時間 2年，上位機海量存儲
16、通 訊 RS-485標準協議
|
