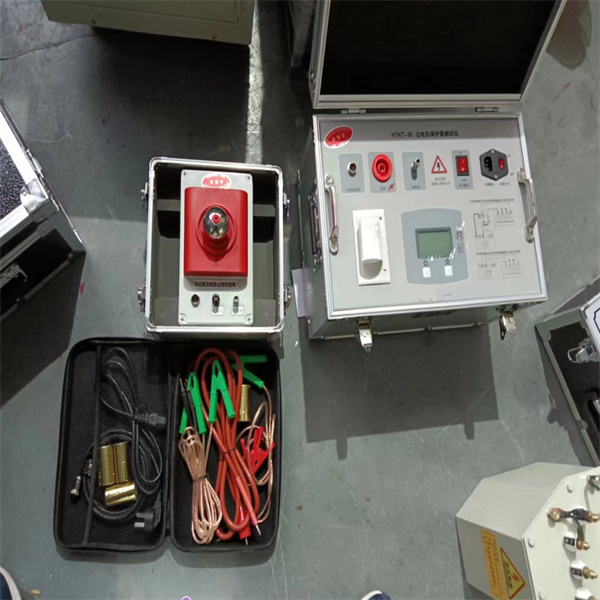

GDDB-12B過電壓保護器測試儀對過電壓保護器的試驗，應該符合《DL/T 474.5-2006》現場絕緣試驗實施導則第5部分:避雷器試驗要求。三相組合式過電壓保護器主要分為有帶串聯間隙過壓保護器和無間隙過壓保護器兩大類，其試驗項目內容要求分別使用高壓工頻交流和高壓直流電源，試驗時需要直流高壓試驗設備及交流耐壓試驗設備各一套，設備體積大、件數多，試驗接線較為繁瑣，工作效率低下。國內尚無可覆蓋有間隙和互無間隙過電壓保護器的專用儀器。為此我公司了一款適用于10kV電壓等級及以下的三相組合式過電壓保護器綜合檢測裝置，用于三相組合式過電壓保護器調試及試驗項目，以期及早發現設備內部絕緣受潮及閥片老化等危險缺陷。
過電壓保護器測試儀性能特點
1.儀器主機采用度、高絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點；
2.儀器使用220V市電供電，能各類試驗現場。
3.周到的安全設計：儀器設計有高壓輸出開關，置于OUT后硬件電路才可接入高壓輸出電路，可有效避免因誤操作輸出高壓，而對試驗人員造成傷害的隱患；儀器一旦有高壓輸出會發出聲光提示，對現場使用人員有良好的提示作用。
4.儀器主機內置32位高速處理器，具有強大的數據處理能力。
5.全中文簡晶顯示，人機界面良好，操作簡單直觀。
6.儀器功能配置靈活，主機可直接輸出直流高壓用于無間隙三相過電壓保護器及氧化鋅避雷器，也可配置試驗變壓器用于有串聯間隙過電壓保護器的工頻放電電壓試驗，一套儀器即可完成常用過電壓保護器的項目。
7.試驗參數包括有串聯間隙過電壓保護器交流電壓試驗和無間隙過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗，數據可信、精度高。
8.附件配置齊全，能各類過電壓保護器的試驗現場需要。
產品參數
1、工頻放電電壓試驗
⑴輸出電壓（AC）： 0.00～30.0kV
⑵分辨率： 0.1kV
⑶測量準確度：±1%±2個字
⑷測試間隔時間：≥15S
⑸測試完畢自動計算三次平均值并具有可選的打印功能
2、直流1mA參考電壓試驗
⑴額定輸出(DC)：電壓0-30kV 電流0-1000μA
⑵測量范圍：電流0-1000μA 電壓：0-30.0kVdc
⑶分辨率：電流1uA 電壓：0.1kV
⑷測量準確度：±1%±1個字
⑸具有殘壓自動泄放功能
⑹具有可選的打印功能
3、其他參數
⑴電源供電方式：220V±10%
⑵環境溫度： -10℃～+50℃
⑶相對濕度： RH ≤80％
⑷海拔高度： ＜1000米
⑸外形尺寸：主機：長440mm×寬300mm×高300mm
試驗變壓器：長270mm×寬270mm×高300mm
⑹重量： 儀器主機：17kg
試驗變壓器：12kg
|
