產品簡介：

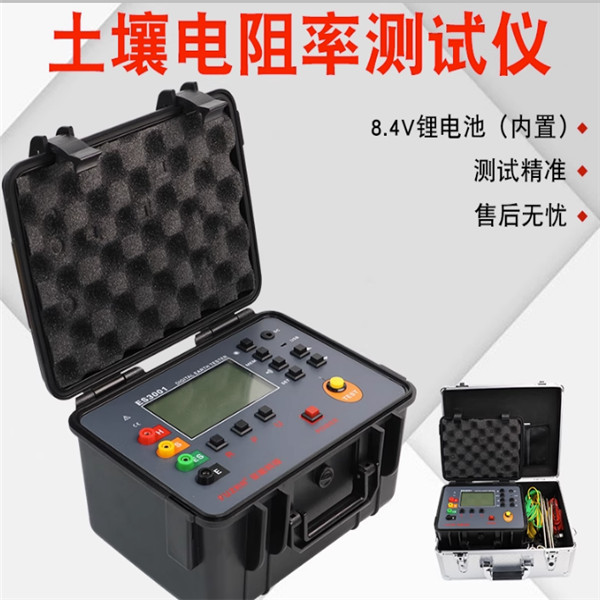

HT3001土壤電阻率測試儀由微處理器控制，可精準檢測接地電阻、土壤電阻率、接地電壓和交流電壓。其使用了快速濾波技術可將干擾減至zui小。同屏顯示輔助電極的電阻值，方便判斷由于環境因素帶來的測量誤差，便于更準確測量接地真實阻值，同時存儲500組數據，可通過監測軟件在線監測數據，USB數據上傳PC并具有數值保持及智能報警提示等*功能。
土壤電阻率測試儀是檢驗測量接地電阻常用儀表的常用儀表，他采用了超大LCD灰白屏背光顯示和微處理機技術，通過微處理器控制的2線、3線、4線法式接地電阻測試及土壤電阻率測試。匯集了許多接地測試功能，可快速全面的測量接地網絡中的各項參數。廣泛應用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。儀表具有測試精準、快速、簡捷、穩定可靠等特點。
技術規格：
1．量程及精度誤差
測量功能 測量范圍 精度 分辨率
接地電阻(R) 0.00Ω～30.00Ω ±2%rdg±5dgt (注1) 0.01Ω
30.0Ω～300.0Ω ±2%rdg±3dgt 0.1Ω
300Ω～3000Ω ±2%rdg±3dgt 1Ω
3.00kΩ～30.00kΩ ±2%rdg±3dgt 10Ω
土壤電(ρ)
0.00Ωm～99.99Ωm ρ=2πaR (注2) 0.01Ωm
100.0Ωm～999.9Ωm 0.1Ωm
1000Ωm～9999Ωm 1Ωm
10.00kΩm～99.99kΩm 10Ωm
100.0kΩm～999.9kΩm 100Ωm
1000kΩm～9999kΩm 1kΩm
接地電壓 AC 0.0～100V ±2%rdg±3dgt 0.1V
注：1. 基準條件：Rh Rs<100Ω時的精度。
工作條件:Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ
2.取決于R的測量精度而定,π=3.14, a:1 m～100m；
一般規格
功 能 二三四線測量接地電阻、土壤電阻率；
接地電壓、交流電壓測量
環境溫度濕度 23℃±5℃，75%rh以下
電 源 DC 6V 4.5Ah鉛酸蓄電池連續待機350小時
干擾電壓 ＜20V（應避免）
干擾電流 ＜2A（應避免）
測R時電極間距 a＞5d
測ρ時電極間距 a＞20h
輔助接地電阻值 基準條件＜100Ω,工作條件＜5kΩ
量 程 接地電阻：0.00Ω～30.00kΩ
土壤電阻率：0.00Ωm～9999kΩm
測量方式 精密4線、3線法測量、簡易2線測量接地電阻
測量方法 接地電阻：額定電流變極法
土壤電阻率：四極法
接地電壓：平均值整流(S-ES接口間）
測試頻率 128Hz
短路測試電流 > 20mA (正弦波)
開路測試電壓 AC 28V max
電極間距范圍 可設定1m～100m
換 檔 接地電阻：0.00Ω～30.00kΩ全自動換檔
土壤電阻率：0.00Ωm～9000kΩm全自動換檔
背 光 可控灰白色背光，適合昏暗場所使用
顯示模式 4位超大LCD顯示，灰白色背光
測量指示 測量中LED閃爍
LCD尺寸 111mm×68mm
LCD顯示域 108mm×65mm
儀表尺寸 長寬高：277.2mm×227.5mm×153mm
標準測試線 4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線 2條：紅色1.6m，黑色1.6m各1條
輔助接地棒 4根：φ10mm×200mm
測量時間 對地電壓：約3次/秒
接地電阻、土壤電阻率：約7秒/次
線路電壓 AC 600V以下測量 (接地電壓測量功能不能用于測量商用電)
USB接口 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
通 訊 線 USB通訊線1條，長1.5m
數據存儲 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據保持 保持?jǐn)?shù)據時“HOLD”符號指示
數據查閱 查閱數據時“READ”符號指示
溢出顯示 超量程溢出時“OL”符號指示
干擾測試 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(Rh max＝3kΩ+100R＜50kΩ；Rs max＝3kΩ+100R＜50kΩ)
報警功能 測量值超過報警設定值時發出報警提示
電池電壓 電池電量實時顯示，電池電壓低時提醒及時充電
自動關機 “APO”指示，開機15分鐘后自動關機
功 耗 待機: 約20mA(背光關閉)
開機開背光：約45mA
測量：約100mA(背光關閉)
質 量 儀表： 2406.5g(含電池)
測試線：1300g
輔助接地棒： 850g(4根)
工作溫濕度 -10℃～40℃；80%rh以下
存放溫濕度 -20℃～60℃；70%rh以下
過載保護 測量接地電阻：H-E、S-ES各端口間AC 280V/3秒
絕緣電阻 20MΩ以上(電路與外殼之間500V)
耐 壓 AC 3700V/rms(電路與外殼之間)
電磁特性 IEC61326(EMC)
適合安規 IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；
IEC61010-031；
IEC61557-1(接地電阻)；
IEC61557-5(土壤電阻率)；
JJG 366-2004。 |
