一、產品特點

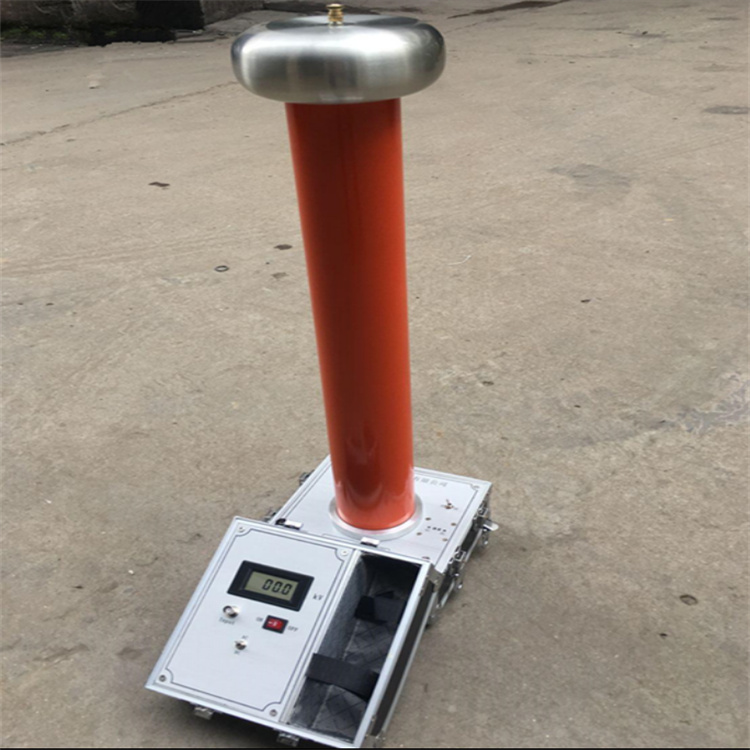

FRC系列交直流分壓器是現場測量用的專用儀器儀表，既可測量直流高壓的平均值，又可測量交流高壓的有用值，整個設備由分壓器和測量儀表兩部分組成。分壓器采用平衡式等電位屏蔽結構，其內部采用電子元件，并且安裝在盛滿變壓器油的絕緣筒中，從而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，因此它是現場測量的理想儀表。
是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓交直流分壓器的選擇。具有操作簡便，顯示直觀，精度高、體積小、重量輕等特點，適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。
本交直流分壓器通過儀表線與高壓測量端相連，可實現遠距離清晰讀數,使用、方便。該系列交直流分壓器輸入阻抗高，線性度好，采用特殊的屏蔽技術，減少高壓對示值的影響，從而實現高穩定度，高線性度。
采用填充材料，使結構更小，重量更輕，可靠性更高，內部局部放電量降到低。體積小，重量輕，便于攜帶，為現場工地的檢測工作帶來大大的便利。
FRC系列交直流分壓器使用說明：
1.打開鋁合金箱，取出分壓器筒、均壓球、專用數字測量儀表及專用電纜線。
2.將有底座的分器筒安全可靠放置，依次裝上第二節分壓器筒及均壓球。
3.在分壓器底座“地線”接線柱上牢固地接上地線。
4.將被測高壓引線與分壓器頂端均壓球牢固連接。
5.將專用電纜線的一端插入分壓器的輸出孔中，另一端插入測量儀表的電壓測量孔中，注意插緊接牢。
6.根據所需測量的高壓，選擇測量儀表所擲位置。
7.加載高壓并記錄數據。
8.降壓一段時間后，直到華頂電力測量儀表顯示為零時，主可拆除實驗線路。
更換電池打開低壓顯示表，如發現液晶顯示模糊，或沒有反應，說明該儀器內部電池電壓偏低，需要更換。具體步驟如下：
1.按Power開關關閉低壓顯示表電源。
2.把低壓顯示表面板上的四個螺絲擰下，把面板提起。
3.把電池盒上的螺絲擰下，電池盒蓋打開，更換9V電池(注意電池正負極性)。
注意：
1.本設備使用時周圍不得有任何雜物，以免影響測量精度;
2.嚴格注意保持操作距離，確保操作安全;
3.檢查各部位連接可靠，特別是地線的牢固連接;
4.測量完畢后直至儀表顯示為零方可進入現場;
5.直流高壓測量完畢后，儀器必須放電;
6.嚴禁超壓使用，并注意表面的清潔;
7.輕拿輕放，切不可碰撞、擠壓等。 |
