一、概述

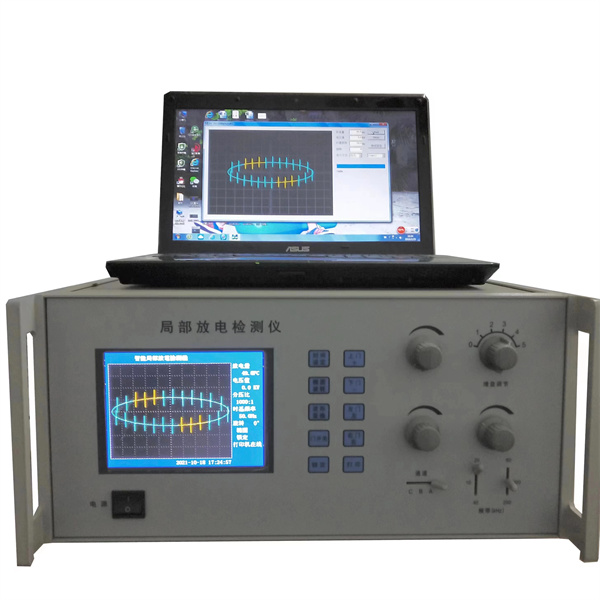

PJF9302B局部放電測試儀是新研制生產的多通道智能局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。
本儀器檢測靈敏度高，試樣電容覆蓋范用大，適用試品范圍廣， 輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。
本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。
二、主要技術指標：
1．可測試品的電容范圍： 6PF一250uF。
2．檢測靈敏度(見表一)：
表一
輸入單
元序號
調諧電容
單位
靈敏度(微微庫)
(不對稱電路)
1 6—25—100 微微法 0.02
2 25—100—400 微微法 0.04
3 100—400—1500 微微法 0．O6
4 400—1500—6000 微微法 0.1
5 1500—6000—25000 微微法 0.2
6 0.006—0.025—0.1 微法 0.3
7 0．O25—0.1—0.4 微法 0.5
8 0.1一O.4—1.5 微法 1.0
9 0.4一1.5—6.O 微法 1.5
10 1.5—6.O一25 微法 2.5
11 6.0—25—60 微法 5．O
12
25—60一250
微法
10
～
7R
電 阻 ～
0.5
3、放大器頻帶：
(1)低端：10KHZ、20KHZ、40KHZ任選。
(2)高端：80KHZ、200KHZ、300KHZ任選。
4、放大器增益調節：
粗調六檔，檔間增益20±ldB；細調范圍≥20dB。
5、時間窗：
(1)窗寬：可調范圍3.6。一175.4。；
(2)窗位置：每一窗可旋轉0°--360
(3)兩個時間窗可分別開或同時開。
6、放電量
顯示屏顯示數字直讀(誤差＜0.5％) 。
7、橢圓時基：
(1)頻率：50HZ、100HZ、150HZ、200HZ、400HZ.
(2)橢圓旋轉：以30°為一檔，可作180°旋轉。
(3)顯示方式：橢圓一直線。
8、試驗電壓：
量程：數字直讀100kV(誤差＜0.5％)。
9、打印
可配帶針式打印機，打印出放電波形及試驗數據
10、試驗報告
配有VGA接口、可外接電腦生成具有詳細試驗資料和數據的試驗報告，以備保存和查詢。
11、體積： 400×400×180(寬×深×高)㎣。
12、重量：約8㎏ 。
三、系統工作原理：
本機的局部放電測試原理是高頻脈沖電流測量法(ERA法)。
試品ca在試驗電壓下產生局部放電時，放電脈沖信號經藕合電容ca送入輸入單元，由輸入單元拾取到脈沖信號，經低噪聲前置放大器放大，濾波放大器選擇所需頻帶及主放大器放大后，在顯示屏的橢圓掃描基線上產生可見的放電脈沖，同時也送至脈沖峰值表顯示其峰值。
時間窗單元控制試驗電壓每一周期內脈沖峰值的工作時間，并在
這段時間內將顯示屏的相應顯示黃區，用它可以排除同定相位的干
擾。
試驗電壓大小在顯示屏上直接讀出。 |
