產品概述

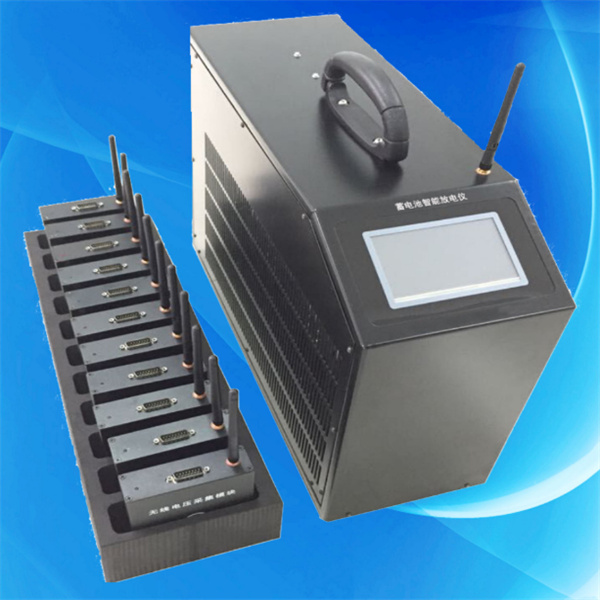

HTXF蓄電池充放電測試儀是集充電、放電、活化、單體檢測、在線監測于一體的設備，一機多用，功能齊全。自動對蓄電池按照編程值進行三段式充電（恒流—恒壓—浮充）、恒流放電、實時在線巡回檢測每個單體蓄電池的參數。大屏幕液晶顯示，全中文菜單提示，操作簡便，智能化程度高，可設定并控制電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控。自動放/充電，設定放充電循環次數，可對蓄電池進行活化，延長蓄電池的使用壽命。充/放電完畢，檢測的數據可通過RS232接口直接上傳至PC機或現場將數據轉存至U盤。
采用PTC陶瓷合金電阻作為放電負載，新型IGBT技術與高速采樣相結合，實現了連續無間隙負載控制、避免負載紅熱現象。高純阻性，無紋波干擾，多重功能保護、全范圍監測、保證蓄電池組放電過程絕對安全。無線通迅與總線技術的結合使信號采集符合相關規定的技術要求，實現多種放電率設置、大電流快速認定，準確檢測電池真實容量，查找電池組中落后或劣化的單體電池。強大、友好的PC管理軟件，實時監測整組電池電壓、單體電池電壓、充放電電流、充放電容量、充放電時間并自動生成特性測試報表、維護報表和圖文測試報告，為分析電池性能提供了科學的依據。
功能特點
◎功能齊全：集充電、放電、活化、單體檢測、在線監測于一體，一機多用。
◎安全可靠：采用PTC陶瓷合金電阻作為放電負載，避免紅熱現象，高純阻性，無紋波干擾，多功能保護、全范圍監測、使整個蓄電池組放電過程安全。
◎智能便捷：自帶大屏幕圖形LCD、7.0寸觸摸屏，全漢化圖形界面，操作簡單，使用方便。采用智能單片機ARM控制，新型IGBT技術與高速采樣結合，實現了連續無間隙負載控制,液晶中文顯示,菜單操作簡單明了。
◎通迅齊全：具備有線與無線通訊雙重功能，無線采集盒與充放電主機二者之間通過無線方式進行通訊，無線采集盒可對每節電池進行監測，實現對電池組全程監控，接線方便，靈活簡化。USB 接口通訊，實現計算機實時監測或充電、放電、自動放充或者電池活化結束后的數據轉存。
◎軟件強大：充電、放電、自動放充或者電池活化結束后，可把采集的數據轉存到 U 盤，再由 U 盤將放/充電采集的數據轉存到 PC 機中，經配套的數據處理。軟件處理后，顯示、打印各種圖表。
◎多重防護：產品設有緊急停止按鈕，并有防止誤動措施，極性反接、短路、過熱、過流保護，并可設定電池組總電壓、單體電池電壓、充放電時間、充放電容量等充放電停止條件。
◎自動識別：10秒鐘內自動識別電池組狀態及落后電池充放電狀態，醉高、醉低電池電壓自動識別、分級預警、告警。
◎全程監測：完成核對性放電后無需拆卸設備即可對蓄電池組的充電過程進行全程監測，包括：整組充電電壓、單體充電電壓、充電時間。
◎完善的計算機管理分析監控軟件：具有強大的數據處理功能，采用先進的數學模型，對電池的多項測量結果進行綜合計算分析，準確判斷電池性能，并可查詢電池的實時運行狀態及歷史數據，包括各項參數、曲線、報表。
◎電池活化功能：設定放充電循環次數，可對蓄電池組進行活化。
◎校準修正功能：主要校準電池組總電壓、電流。
技術參數
工作電源
交流三相四線380V
電池組電壓
DC48V
DC110V
DC220V
DC380V
DC480V
充放電電流
0～300A
0～150A
0～150A
0～60A
0～10A
充電電壓
0-60V
0-132V
0-264V
0-456V
0-600V
放電終止電壓
38-60V
88-132V
176-264V
304-456V
420-580V
充放電電流精度
1%
電流分辨率
0.1A或1%
電壓測試精度
0.5%
通訊接口
USB、RS232
采樣間隔
10s
工作環境
濕度：5%～90%；溫度：0℃～+55℃
散熱方式
強制風冷
根據客戶需要可定制各種特殊規格的蓄電池充放電儀 |
