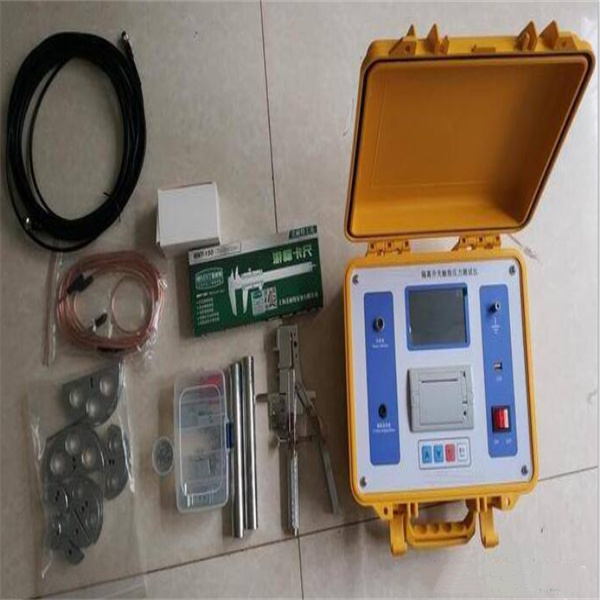

GDGL-60隔離開關觸指壓力測試儀（觸指壓力測量）用于各種高壓開關觸頭壓力、觸指觸頭夾緊力、梅花觸頭、梅花觸指壓力與夾緊力，SF6負荷開關觸頭壓力、接插件等觸頭壓力測量�？捎糜跍y量各類型高壓開關（如：折臂式隔離開關觸頭、剪刀式隔離開關觸頭、梅花觸頭等）高壓斷路器開關觸頭壓力。針對國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力性能進行快速測量。
隔離開關觸指壓力測試儀測量原理：只需要將開關模擬觸頭傳感器在每對高壓開關觸指接觸位置張開，就能立即測量出觸指此時的接觸壓力值及開關觸頭夾緊力。通過改變壓力傳感器的形狀也能進行不同型號的斷路器（開關）觸指壓力測量。
測量對象：針對各種高壓開關動靜觸頭夾緊力測量（如：梅花觸頭式高壓開關、折臂式隔離開關觸頭、剪刀式隔離開關觸頭、轉入式"U"形觸頭隔離開關、戶內系列拍合式隔離開關觸頭）等。
應用領域：可用于隔離開關制造廠對多種型號的高壓開關觸指壓力測量與檢驗；同時，滿足供電公司、化工廠、檢修車間進行斷路器開關的安裝、檢修。非常適用于技術人員現場對高壓開關觸頭壓力的控制和檢驗。
在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，推薦的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不安全，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。
針對目前供電系統的檢修現狀，我公司自行開發了一種用于測量隔離開關觸指壓力的智能型隔離開關觸指壓力測試儀，它只要將模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。
也可用于隔離開關制造廠對觸指壓力的檢驗。改變壓力傳感器的形狀也能測量斷路器的觸指壓力。
技術參數：
1.工作環境：
-10～40℃，≤80%RH 大氣壓力 86～106kpa
2. 電源電壓：
機內鋰電池：≤20 W(優選) AC220V±10% 50Hz±10%
3. 測量范圍：
≤1000 N 誤差：≤1％讀數±1
4.測量直徑（觸指開距）：
5.5mm～90mm 大于90mm（可定制）
5.內置鋰電池，電源工作時間：
≥6小時（可定制）。
6.充電方式：
專用充電器接面板鋰電池充電接口充電；
7.傳感器信號線長度：
10m
8.絕緣電阻
＞2MΩ
9. 介電強度
電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
3.1測試壓力顯示器:隨傳感器感受壓力的大小顯示瞬時值，單位牛頓（N）。
|
