用途：
HTJK-290C架空線路接地故障定位儀適用6-35kV架空線路接地故障定位
工作模式：
參數測量
線路絕緣電阻、電容測量。
指導合適的定位方法。
在線定位（線路帶故障運行，低過渡電阻接地）：
無須發射機，無須登桿掛接傳感器。
僅使用接收機，沿線分段查找，故障前后判據明確。
交流定位（線路故障停運，低過渡電阻接地）：
發射信號：大功率特種超低頻交流信號主動注入。
接收信號：沿線分段查找，無須登桿掛接傳感器。
高效工作：無須登桿，極大提高測試效率，降低工作強度。
直流定位（線路故障停運，高/低過渡電阻接地及弧光接地）：
發射信號：大功率脈動直流信號主動注入。
接收信號：沿線分段查找，需要登桿掛接傳感器。
全能定位模式，尤其解決弧光接地定位難題。
直流耐壓
故障修復后的驗收測試。

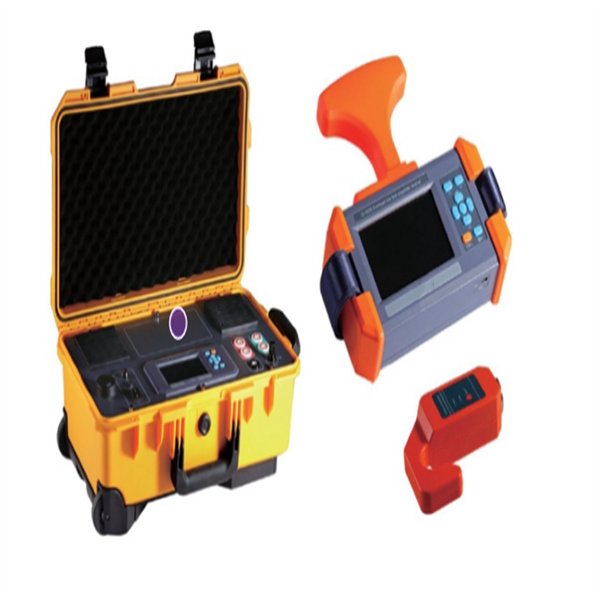

設備組成：
發射機：內置大容量鋰離子電池組，無需外接電源，方便易用。輸出高電壓、大功率。
接收機：全數字化高靈敏度信號處理，判據明確直觀。
交流傳感器：在線空間矢量定位和交流定位使用，直接連接接收機。
直流無線傳感器：直流定位使用，掛于線路，和接收機之間無線數據傳輸。開口鉤型，無需閉合，方便線路掛接。
弧光接地適配器：定位弧光接地故障時使用，接在發射機和線路之間。
技術指標：
直流無線傳感器-接收機間通信：2.4GHz，>100m。
電源：發射機480WH鋰電池組；接收機18650鋰電池×2。
體積：發射機450×240×270mm，接收機226×120×55mm。
質量：發射機11.5kg，接收機0.9kg。 |
