設備HTYHM絕緣子鹽密灰密測試儀用于檢測電力線路中絕緣子的污穢附著情況，該儀器可一次測量絕緣子鹽密度和灰密度，簡化了絕緣子污穢檢測的流程，非常適合巡檢現場和實驗室使用。電力線路中絕緣子的污穢程度主要通過鹽密度（ESDD）和灰密度的（NSDD）來表征，該儀器同時具備測量鹽密度和灰密度的功能。內置了常用溶液體積、絕緣子型號，方便用戶直接調用，絕緣子型號與表面積支持用戶自定義，增加數據保存功能，可保存十萬組測試數據，本機查看數據，支持U盤導出數據，方便用戶在計算機上保存，查看。
2、功能說明
2.1 儀器構成

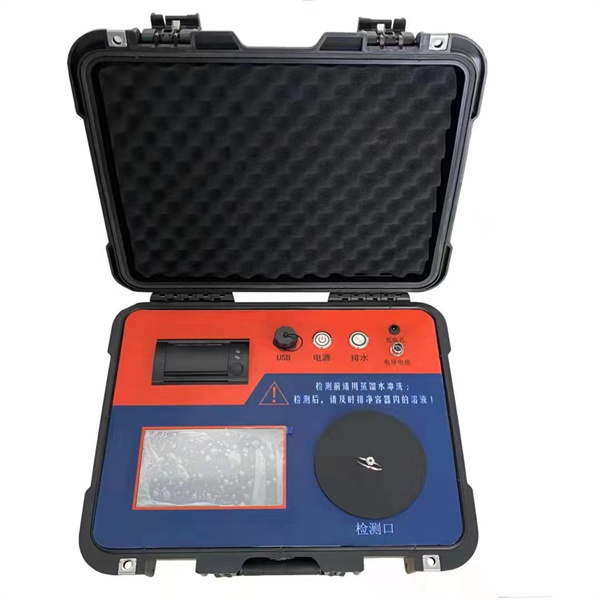

圖2.1
檢測儀各部分組成如圖2.1，各部分功能如下：
顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入參數、操作檢測、歷史記錄查看等功能。
打印機：以小票形式打印檢測結果，需要自行更換打印紙。
檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。
排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。
充電口：使用配套充電器通過充電口給儀器充電。
排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。
電源鍵：控制儀器總電源，按下儀器開機。
USB口：可插入儀器配套U盤進行數據導出或程序升級。
2.2 主要參數表及相關術語
項目 范圍
灰密度測試范圍 0—9.9999mg/cm2
鹽密度測試范圍 0—9.9999mg/cm2
灰密度誤差范圍 ±3%
鹽密度誤差范圍 ±1%
顯示屏 7寸高清觸摸屏
電源電壓 12.6V 6000mAh鋰電池
環境溫度 0—40℃
相對濕度 ≤85%
外形尺寸 407*342*193mm
儀器重量 4.6Kg
相關術語：
1、參照盤形懸式絕緣子 reference cap and pin insulator
XP-70、XP-160、LXP-70和LXP-160普通盤形懸式絕緣子（根據GB/T 7253），通常7~9片組成一串用來測量現場污穢度。
2、爬電距離 creepage distance
在兩個導電部分之間，沿絕緣體表面的最短距離。
注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。
3、統一爬電比距 unified specific creepage distance（USCD）
絕緣子的爬電距離與其兩端承擔的最高運行電壓（對于交流系統，為最高相電壓）之比，mm/kV。
4、附鹽密度 salt deposit density（SDD）
人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm²。
5、等值附鹽密度 equivalent salt deposit density（ESDD）
絕緣子單位絕緣表面上的等值附鹽量，mg/cm²。
6、不溶物密度（簡稱灰密） non soluble deposit density（NSDD）
絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm²。
7、現場等值鹽度 site equivalent salinity（SES）
根據GB/T 4585進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下，產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。
8、現場污穢度 site pollution severity（SPS）
在適當的時間段內測量到的污穢嚴重程度ESDD/NSDD或SES的最大值。
9、現場污穢度等級 site pollution severity class
將污穢嚴重程度從非常輕到非常嚴重按SPS的分級。
10、帶電系數K1 energy coefficient K1
同形式絕緣子帶電所測ESDD/NSDD（SES）值與非帶電所測ESDD/NSDD（SES）值之比，K1一般為1.1~1.5。
|
