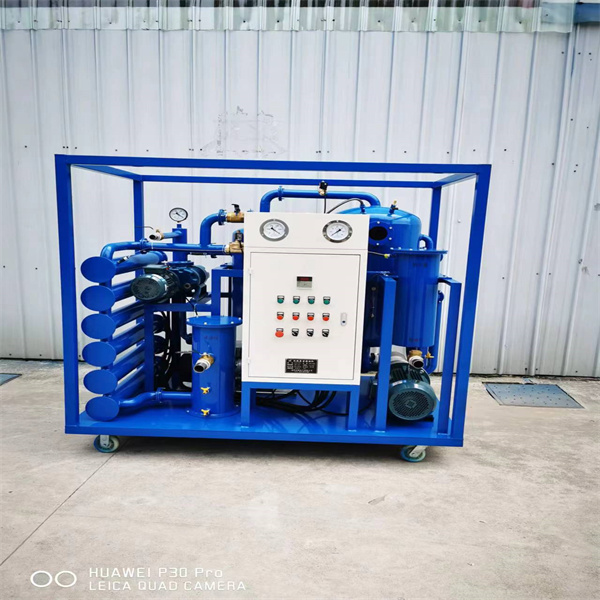

一、概述
為適應電力維修部門現場檢修各類高低壓帶油設備的需要，我們參照日本加藤公司技術，嚴格執行國家標準以DL/T521－93真空凈油機使用導則為指導，設計具有體積小，比例重量輕、移動方便、噪聲低、連續工作時間長，性能穩定，操作方便等特點，是各電廠、電站、變電所、電器制造廠、工礦企業過濾變壓器油、透平油、機油、液壓油等油液中的水份、氣體和雜質的理想設備。
二、主要用途
1、本機多功能真空濾油機HTZJ可用于各類油浸變壓器、油浸電流、電壓互感器及少油繼路器，進行現場濾油及補油。
2、本機可用于對上述設備進行現場熱油循環干燥，尤其是對油浸電流、電壓互感器及少油斷路器的熱油循環干燥更為有效。
3、本機可用于對密封油浸設備進行現場真空注油和補油及設備抽真空。
4、本機還可以用于對輕度變質的變壓器油進行再生凈化，使其性能達到合格油標準。
三、主要特點
本機與國際國內的同類產品相比較有如下特點；
1、體積小、重量輕。
2、改進完善了油氣分離的設計。利用真空進油，裝設了管狀旋轉噴油器，減少了阻力，回旋速度快，增加了油氣分離效果。
3、根據用戶的需要，凈油器部分的過濾介質由特制精濾芯為過濾介質，特制精濾芯為：無毒無味的聚丙烯為原料經過熔融、噴射、牽引、接收成型而制成的管狀濾芯。
4、一機多能，這是本機的一個重要特點。由于本機在現場使用，并利用原來的帶油設備做儲油罐，使熱油循環本機與設備之間，這樣便使濾油、再生、熱油循環干燥三種功能同時進行，省工、省時、確為一舉三得。
四、工作原理
真空濾油機是根據水和油的沸點不同而設計的，它由真空加熱罐、精濾器、冷凝器、初濾器、水箱、真空泵、排油泵以及電氣柜組成。真空泵將與真空罐內的空氣抽出形成真空，外界油液在大氣壓的作用下，油經過入口管道進初濾器消除較大的顆粒，然后進入加熱罐內，經過加熱到40－75℃的油通過自動油漂閥，此閥是自動控制進入真空罐內的油量進出平衡。經過加熱后的油液通過噴翼飛快旋轉將油分離成半霧狀，油中的水份急速蒸發成水蒸氣并連續被真空泵吸入冷凝器內，進入冷凝器內的水氣經冷卻后再返原成水放出。在真空加熱罐內的油液，被排油泵排入精濾器通過濾濾芯將微粒雜質過濾出來。從而完成真空濾油機迅速除去油中雜質、水份、氣體的全過程，使潔凈的油從出口處排出機外。
五、技術標準
參數名稱 HTZJ
公稱流量 L/min 50
極限真空度 Mpa ≤0.098
工作壓力 Mpa ≤0.4
工作油溫 ℃ 30~55
工作電源 50Hz380V三相四線
總功率 Kw 28
進出油管徑 mm 32
外型尺寸 m 1.4×0.9×1.5
設備重量 Kg 360
油擊穿電壓 Kv ≥60
油中含水量 mg/Kg 5~10
油中含氣量 % ≤0.5
工作噪音 db(A) ≤72
過濾精度 μm 5
連續工作 h ≥150
無故障工作 h ≥4500 |
