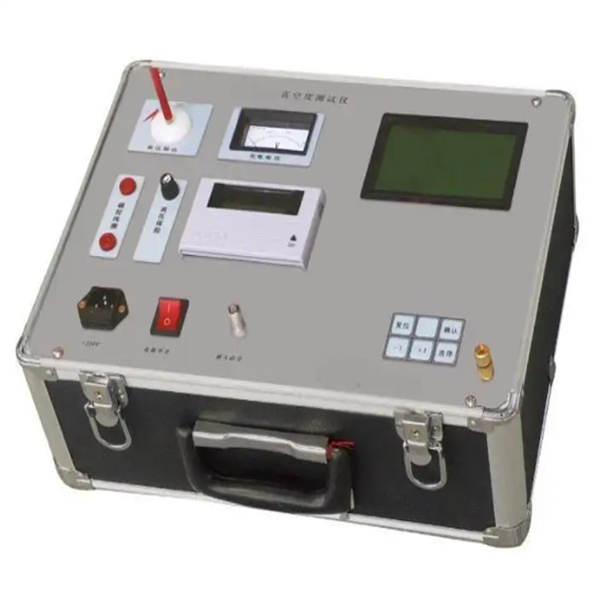

ZKY-2000B真空度測試儀，是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重化的滅弧室。
技術參數：
1. 真空度測量范圍： 9.999×10-1～1×10-5
2. 離子電流測量范圍： 9.999×10-1～1×10-7
3. 測量誤差： ＜10%
4. 測量分辨率： 10-5pa
5. 允許環境溫度： -20℃～50℃
6. 空氣濕度： ≤80%RH
7. 電源： AC/220V/50Hz±10%
8. 外型尺寸： 420×290×210（mm）
9. 高壓輸出： 脈沖30kV15kHz
產品概述：
真空度測試儀，是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程*實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器zui突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。
該儀器測量精度高，操作簡單，攜帶方便，抗力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的*儀器之一。
真空度測試儀測試原理：
將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。
|
