一、產品概述

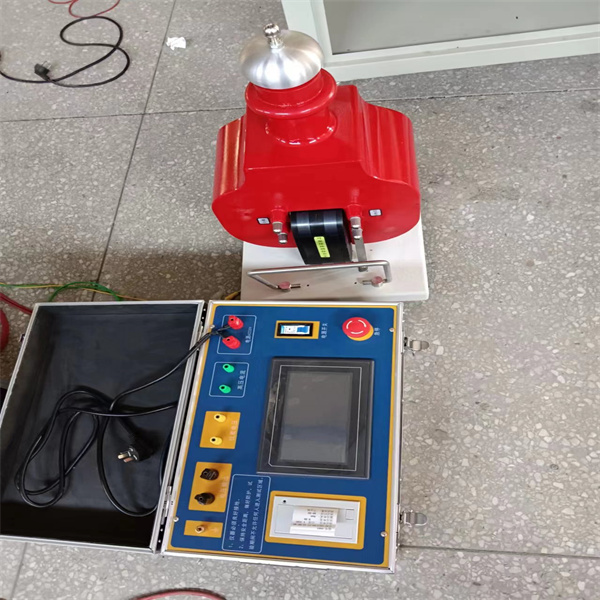

GTB系列干式試驗變壓器又稱試驗變壓器，改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。
二、產品結構
本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。
本系列產品，利用的生產設備，采用線圈繞組環氧真空澆注及用冷軋硅鋼卷繞的CD型鐵芯，削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可到達直流。
三、工作原理
輸入電壓為200V或400V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.4倍。
四、性能指標
1、阻抗電壓: ≤ 12 %
2、輸出電壓波形: 正弦波
3、表面溫升: ＜ 55 ℃
4、空載電流: ＜ 4 %
5、允許連續運行時間: 1小時
五、單臺產品主要參數
規 格 型 號
容
量
輸入
電壓
輸出
電壓
輸出
電流
輸出直流高壓
重
量
( kVA )
( V )
( kV )
( mA )
( kV )
( kg )
1.5/50
1.5
200
或
400
50
30
70
15
3/50
3
60
20
5/50
5
100
30
10/50
10
200
40
15/50
15
300
50
20/50
20
400
60
25/50
25
500
75
30/50
30
600
95
5/100
5
200
或
400
100
50
140
60
10/100
10
100
65
15/100
15
150
70
20/100
20
200
80
25/100
25
250
90
30/100
30
300
95
15/120
15
120
125
20/120
20
160
25/120
25
200
30/120
30
250 |
